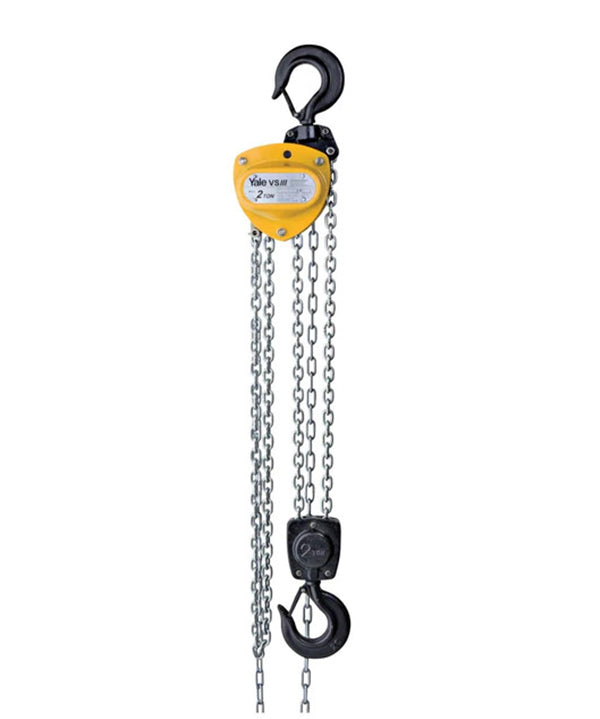

Hand Chain Hoist (Model VSIII), Known as Chain Block or Block and Tackle

Hand Chain Hoists are designed to lift or lower a load by pulling one chain with both hands. The small pulling force applied is transformed over a long distance to a large force over a short distance to move a heavy item. They are also commonly known as hand hoists or chain blocks. Sometimes, block and tackle or chain falls mean the same thing.

The newly designed hand hoist VSIII is an innovative further development introduced by Yale.

The block and tackle product combines all the features expected by the user - Quality, Safety, and Performance - at a favourable price.



The improved hand chain guide prevents canting or jamming of the hand chain, leading to a smooth running of the chain. High-quality bearings on side plates, gearbox and load chain sheave ensure the smooth operation of load chain and drive pinion. Optimized hand forces set standards for easy operation. This is classed as a medium-duty chain block ideal for every day lifting tasks with the capacity ranging from 250kg to 5000kg. Please also visit the VSIII series with higher capacity - 10,000, 20,000, 30,000 and 50,000 KG.

All Hoists come standard with 3M of lift. For additional lengths or capacity, please contact us via chat or our contact form below.

Technical Data - Manual Hoist Guide(Lever Hoist vs Chain Hoist)

---

Features & Benefits:

• Capacity: 0.25 - 5 tons [*The 1-ton chain block is the most popular]
• Height of lift (H.O.L): 3m, 6m, 9m, 12m, 15m, 18m
• The extremely low overall height allows optimal use of available headroom.
• Fully enclosed stamped steel housing allows outdoor use.
• The 360° rotating hooks allow easy mounting and positioning. The load can also be rotated easily while suspended, preventing load chain twisting.
• Equipped with robust safety latches
• Strong bolts between side plates and housing cover and the reinforced hand wheel cover ensure increased stability.
• Precision machined guide rollers ensure a smooth running of the load chain.
• High-quality bearings for a gearbox, side plates, and load chain sheave permit a long service life.
• Zinc-plated and yellow-chromate brake parts and guide rollers ensure increased corrosion protection.
• Zinc-plated load chain as standard for added corrosion protection.
• Application: Chain blocks are ideal for high vertical loads. You can continue to pull the chain from the ground even when the hoist is positioned up high, widely used from lifting car engines in garages to industrial plants.

Items often needed to operate a chain block:

• Suspension: It can be suspended in a fixed location with a Beam Clamp or from a Push Trolley/Geared Trolley with its top hook.
• Load Attachment: The lower hook can directly attach a load but quite commonly a lifting sling is used (in conjunction with shackles sometimes)

Manual Chain Hoist Bag as an Option

A chain hoist bag or called chain container is a collecting bag housing the slack chain that falls down to minimize the risks when using the hoist. Without a proper chain container, lifting hazards can occur:

• The slack chain is caught on obstructions or itself to cause a hazard to operators
• The brake is held open by the weight of the slack chain.
• The load can get damaged

Yale VSIII Chain Block can be supplied with a chain hoist bag from 250kg to 5000kg. The bag fits on to the dead-end stop and connects body bolts to provide a sturdy chain storage container for slack load chain. The chain hoist bags are available in various different sizes to accommodate different heights of lift. MTN team will select the right size for your order!

6 Hand Chain Hoist Quick Facts

[FR] Yale VSIII – Palan manuel à chaîne

Le palan manuel à chaîne Yale® VSIII combine toutes les fonctionnalités attendues par l'utilisateur. Qualité, sécurité et performance - à un prix avantageux. La hauteur totale extrêmement basse permet une utilisation optimale de l'espace libre disponible. Le boîtier en acier embouti entièrement fermé permet également une utilisation en extérieur. Les crochets sont équipés de linguets de sécurité et peuvent tourner à 360 °. Ayant de longues années d'expérience avec ce produit, nous avons décidé d'étendre la gamme VSIII avec les capacités de charge 10t, 20t, 30t et 50t. Nous attachons une grande importance à la qualité et à la sécurité, en combinaison avec un bon rapport qualité / prix.

Données techniques modèle VSIII

• Les vis entre les flasques, le carter et la noix de chaine de manoeuvre renforcée procurent au VSIII une stabilité accrue.
• Les galets de guidage usinés assurent un déroulement optimal de la chaîne de charge.
• Des roulements de qualité sur le train d’engrenage, les flasques et la noix de chaîne de charge garantissent une longue durée de vie.
• Les éléments de freins et les galets de guidage zingués ou chromés jaunes confèrent une résistance accrue contre la corrosion.
• Chaîne de charge zinguée en standard pour une protection supplémentaire contre la corrosion.

[DE] Yale VSIII – Handkettenzug

Der neu konzipierte Stirnradflaschenzug VSIII ist eine innovative Weiterentwicklung aus dem Hause Yale. Die verbesserte Handkettenführung sorgt für einen reibungslosen Ablauf der Handkette ohne verkanten oder verklemmen. Hochwertige Lager in Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebs ritzel. Optimierte Handkräfte bieten einfache Handhabung.

Technische Daten Modell VSIII

• Durchgehende Stehbolzen zwischen den Seiten platten und Deckelbefestigung sowie der verstärk te Handraddeckel, sorgen für erhöhte Stabilität.
• Präzise bearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette.
• Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit.
• Verzinkte und gelbchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz.
• Die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz

[ES] Yale VSIII - Polipastos Manuales de Cadena

El polipasto manual de cadena modelo VSIII se ha desarrollado incorporando una serie de avances tecnológicos. Los rodamientos de alta calidad en los laterales, la tapa del engranaje y la nuez de cadena garantizan el perfecto funcionamiento de la nuez y del piñón. Un mínimo esfuerzo sobre la cadena de mando facilita el trabajo con este nuevo polipasto.

Datos técnicos modelo VSIII

• Bulones de acero refuerzan la carcasa entre las placas laterales e incrementan la estabilidad. La tapa de la polea de la cadena de mando está reforzada.
• Rodillos mecanizados con precisión garantizan un movimiento suave de la cadena de carga.
• Rodamientos encapsulados y lubricados de por vida aseguran una larga vida útil.
• El sistema de freno y los rodillos para guiar la cadena están especialmente protegidos contra la corrosión.
• La cadena de carga galvanizada estándar ofrece una mayor protección contra la corrosión.
