Doughty Rail - Top Hat-beugel (staal)

Doughty Rail - Hoge hoedbeugel

Doughty rail is een geëxtrudeerd aluminium walk-along gordijnrailsysteem. Het compacte en onopvallende ontwerp maakt de Doughy rail zeer veelzijdig en perfect voldoen aan de behoeften van kleinere studio's, dramastudio's, black box-theaters, kerken, scholen, dorpshuizen, architecturale en residentiële projecten en zelfs pubs.

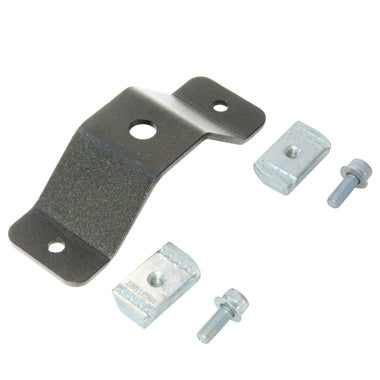

De Doughty Rail Top Hat Bracket is een beugel van zacht staal. Vastgezet met M6 Unistrut-notenDankzij de plafondmontage kan de Doughty Rail worden bevestigd met een M10-stijl, waardoor een hoogteverstelling van respectievelijk 15 mm en 40 mm mogelijk is voor respectievelijk 25 mm en 50 mm hoge hoed.

Voor vragen kunt u contact met ons opnemen via de chat.

Doughty Rail-gebruikershandleiding

Specificaties:

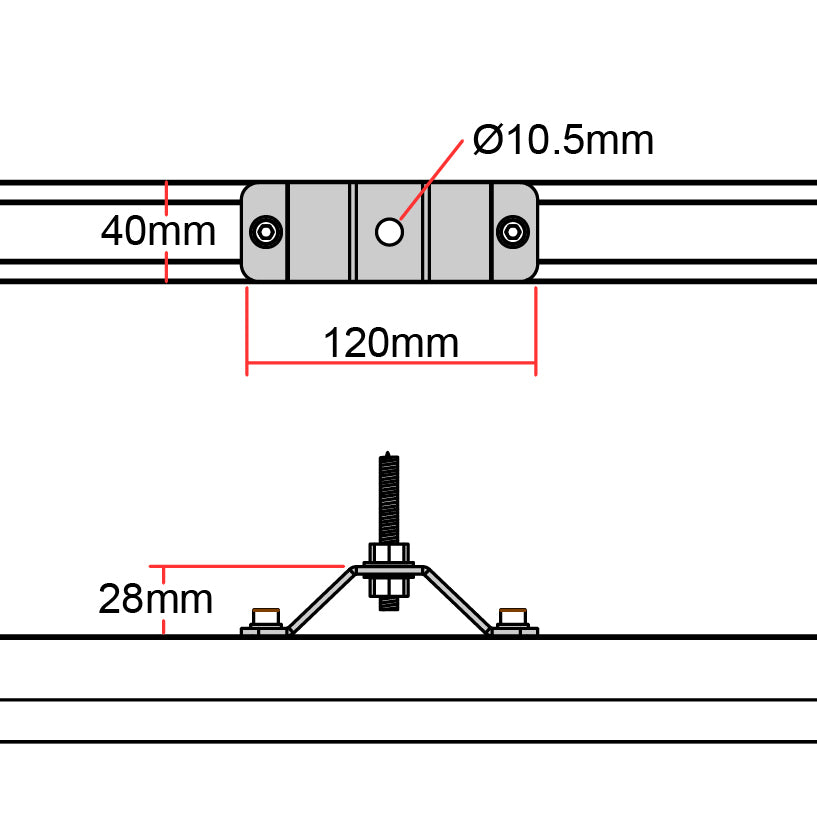

• Afmeting: 40 mm x 120 mm
• Maat: 25 mm en 50 mm hoge hoed
• SWL: 60 kg voor beide hoge hoeden
• Materiaal: Staal
• Afwerking: Gepoederlakt zwart
• Gewicht:
  25 mm hoge hoed: 0,46 kg
  50 mm Hoge hoed: 0,47kg

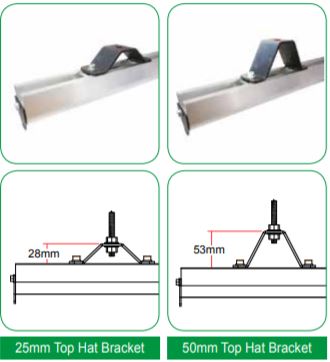

• Hoogteverstelling:
  Hoge hoed van 25 mm: 15 mm
  50 mm Hoge hoed: 40 mm

Doughty railsysteemschema:

Voor de gedetailleerde installatie verwijzen wij u altijd naar de gebruikershandleiding. De installatie mag alleen worden uitgevoerd door een competent persoon die bekend is met spoor-/railinstallaties. De installateur moet ervoor zorgen dat de structuur van het gebouw en de installatiemethode geschikt zijn om Doughty Rail en ladingen veilig vast te houden.

A) De rechte rail in het hele stuk

B) De gezamenlijke rechte rail
