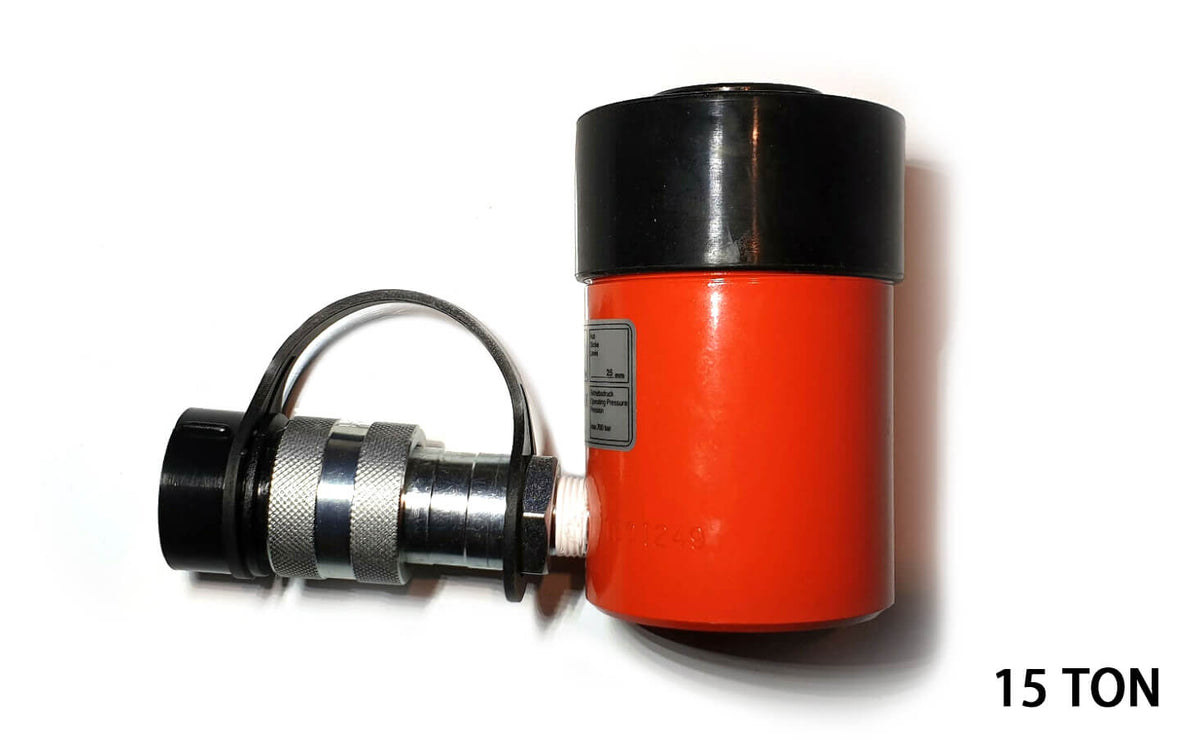

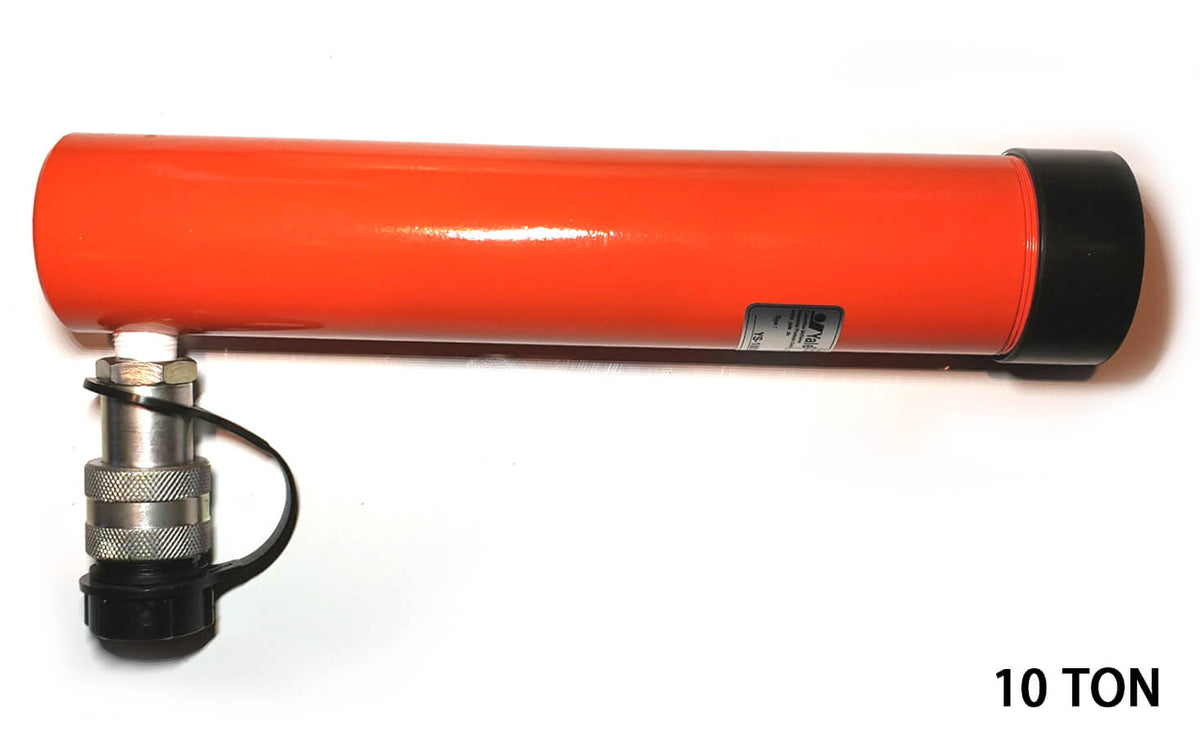

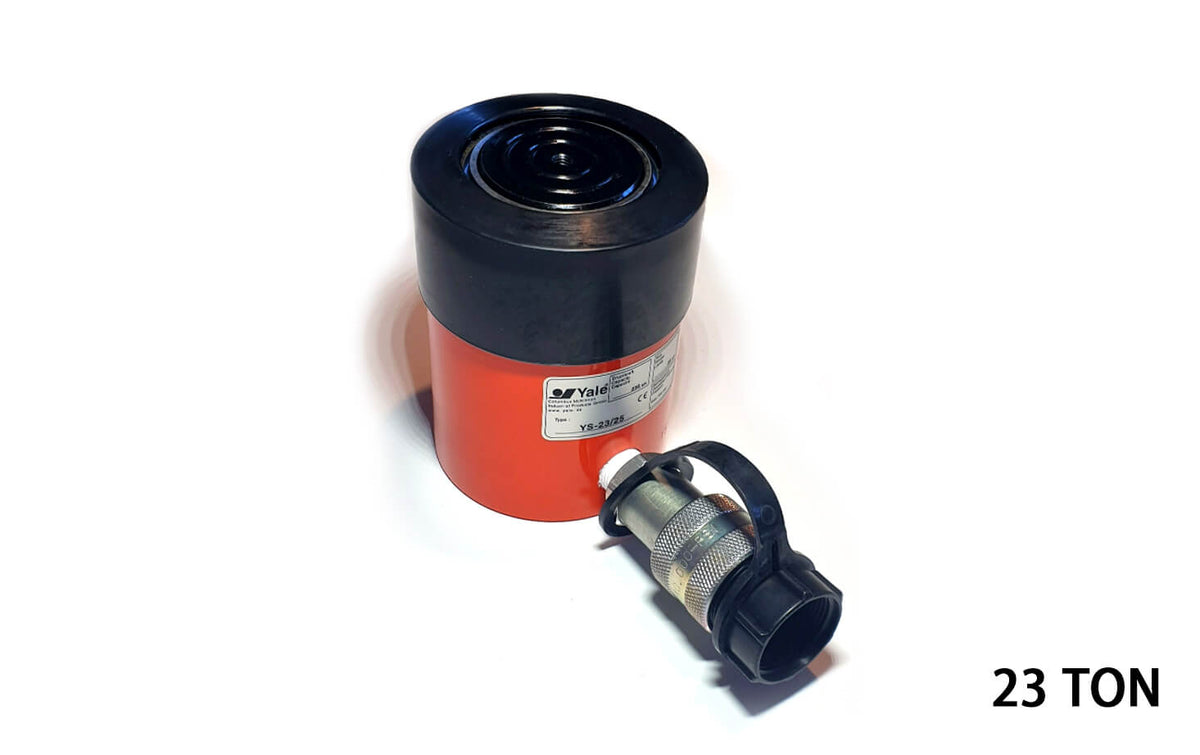

Yale Hydraulcylinder YS

Yale hydraulcylinder

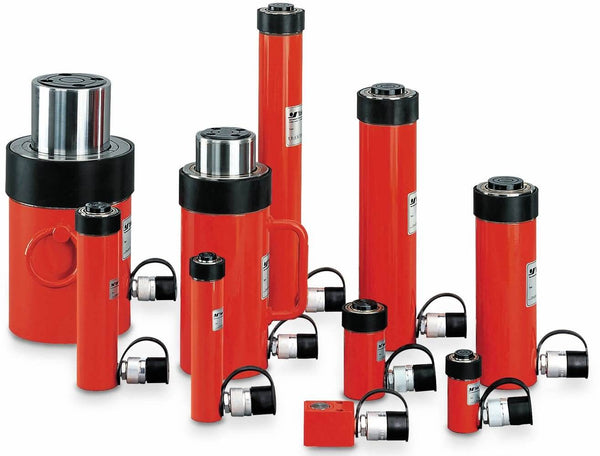

Enkelverkande med fjäderretur; Kapacitet 5 – 100 ton

Robust konstruktion med långa styrningar gör att enheterna tål missbruk och bättre tolererar excentrisk belastning och sidobelastning, men är ändå bekväm att använda med endast en snabbkopplingsslanganslutning och fjäderretur.

Hydraulcylindrarna är designade för alla jobb där höga krafter men kompakta dimensioner krävs och inkluderar sadel, monteringsgängor och honkopplingshalva.

På grund av de olika monteringsgängorna kan cylindrarna enkelt installeras i spännanordningar, svetsfixturer, rampressar mm.

Användarmanual

FUNKTIONER

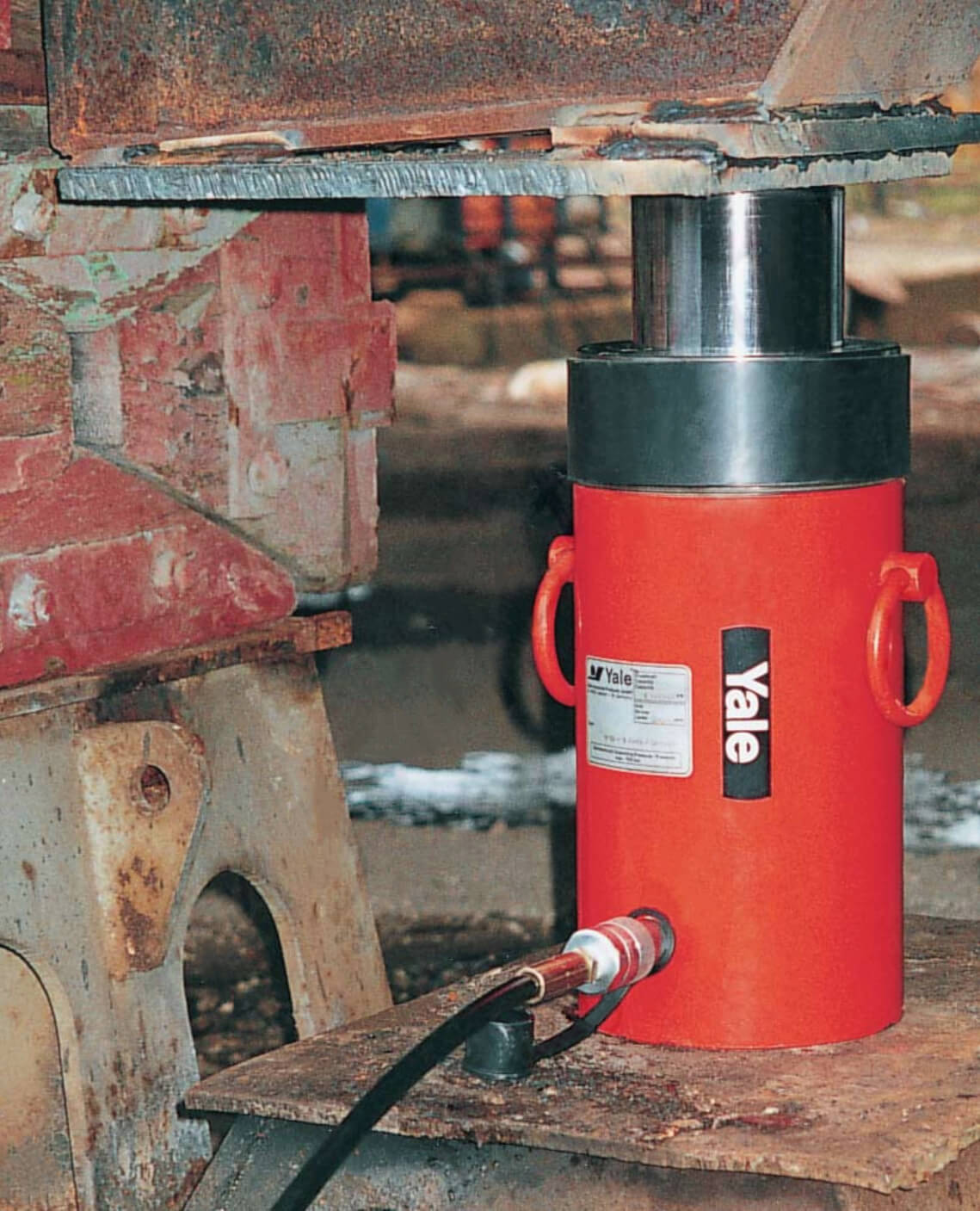

• Tillämpningar inkluderar rätning av stålkonstruktioner, borttagning av delar som axlar, axlar, lyft, positionering, vägning, stöd, testning samt för alla allmänna monterings- och reparationsapplikationer.
• Yale ChroMo-design.
• Arbetstryck max. 700 bar.
• Enkelverkande med fjäderretur.
• Robust design med långa kolvlager för att motstå excentrisk belastning.
• Cylinderkroppen och kolven är tillverkade av massivt krom-molybdenstål och värmebehandlat.
• Hårdförkromad kolv med utbytbar, värmebehandlad sadel.

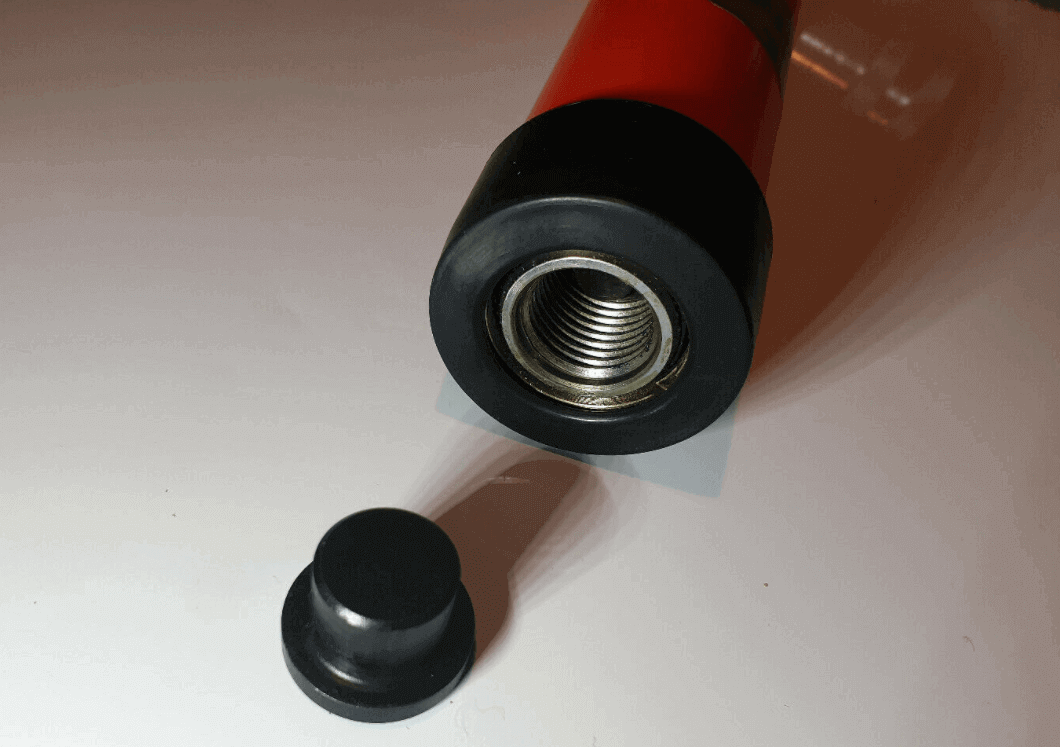

• Metriska monteringsgängor på cylinderkragen, i basen och kolvstången (5 till 30 t).
• Stoppring kan bära full kapacitet (tryck) och är försedd med smutstorkare.
• Utbytbar härdad sadel.
• Smutstorkare skyddar mot smuts.
• Oljeportgänga 3/8 NPT.

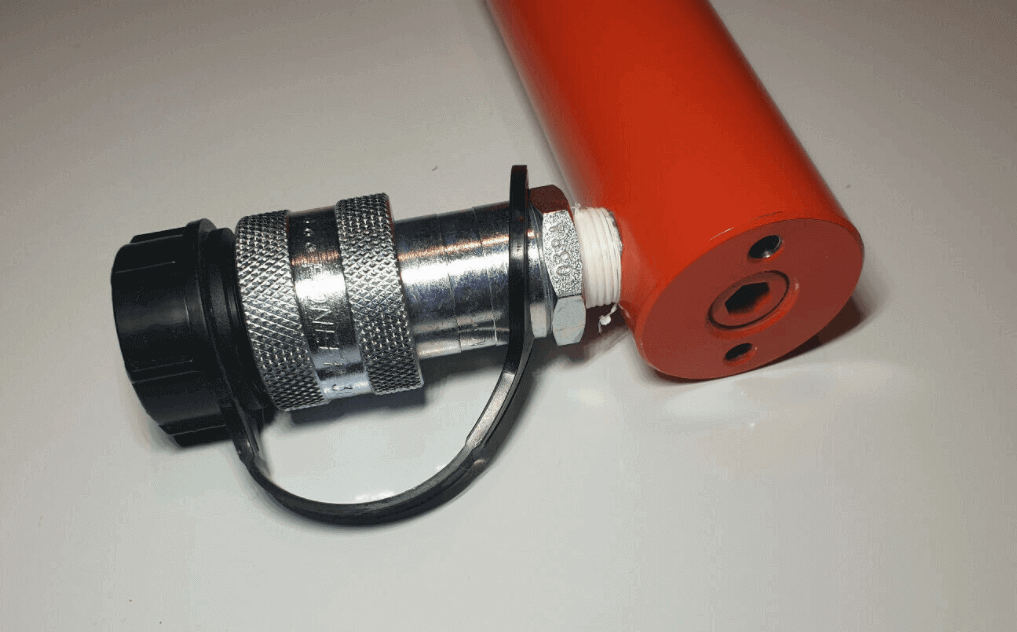

• honkopplingshalva modell CFY-1.
• Modell YS-50/100 och YS-50/160 med bärhandtag.
• Modeller YS-50/320 upp till YS-100/200 med lyftringar.

SPECIFIKATIONER
