Prolyte H30V fyrkantig fackverk
H30-serien är konstruerad av huvudrör (48,3 x 3 mm) och diagonaler (16 x 2 mm). Utrustad med det koniska kopplingssystemet CCS6 är den snabb och enkel att montera. Det kan hittas i hyrflottor över hela världen. Dess optimala styrka och flexibilitet gör denna Prolyte truss-serie väl älskad och allmänt använd.
Prolyte H30 truss finns i fyrkantiga och triangulära profiler och en rad hörn och tillbehör. Används i stor utsträckning på installations-, uthyrnings- och utställningsmarknaderna.
Följande är ett exempel på Prolyte H30V. "Bildramen" av jätten Mona Lisa som var 85 gånger större än originalporträttet konstruerades med hjälp av Prolyte H30V truss som konstverket skulle monteras på.

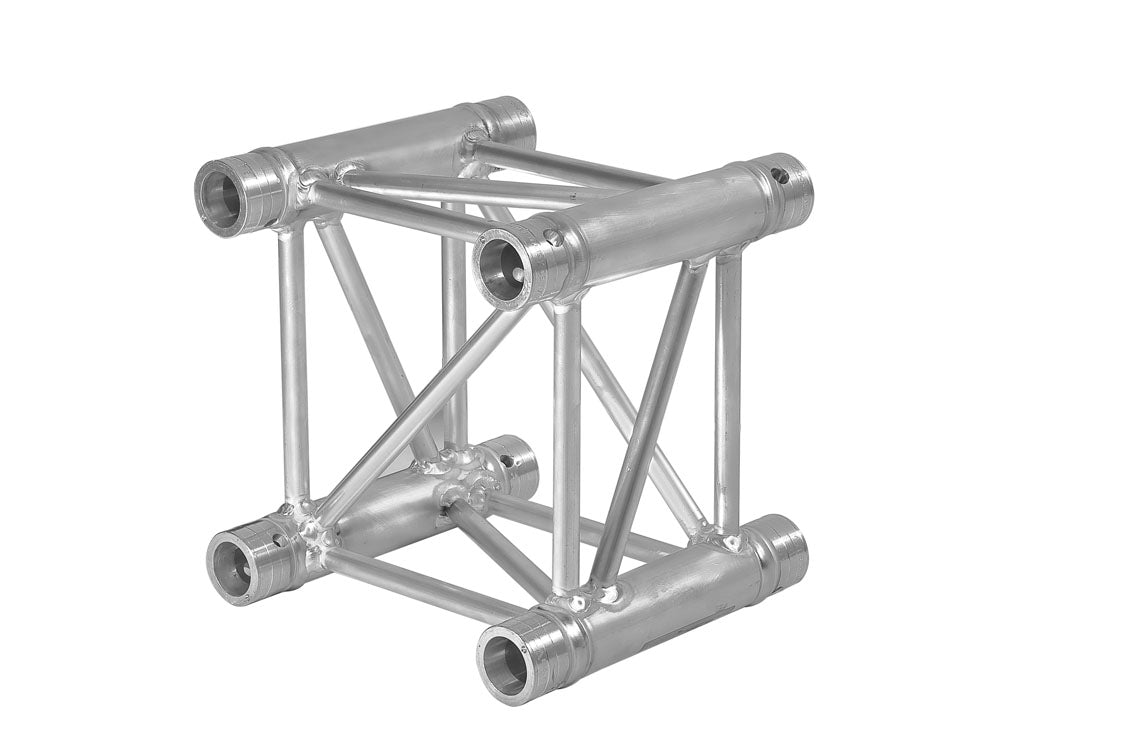

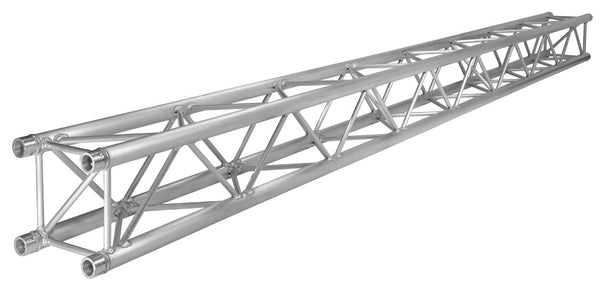

Prolyte H30V Square truss finns i längder från 0,25 meter upp till 5 meter. För eventuella frågor, vänligen kontakta oss via chatt.
Varje fackverksfäste kräver följande ytterligare komponenter:
-
CCS6-600 kopplingar (4), CCS6-603 Tappar (4), CCS6-605 Säkerhet R-fjädrar (4), CCS6-604 Tappar (4) & M8 nylokmuttrar (4)
|
LADNINGSBORD
|
|||||
|
Spänn
|
Maximal enhetligt fördelad belastning | Maximal centrumpunktsbelastning | |||
| Längd (m) | Totalvikt (kg) | Belastning (kg/m) | Avböjning (mm) | Belastning (kg/m) | Avböjning (mm) |
| 3 | 18.9 | 649 | 10 | 1667.9 | 8 |
| 6 | 37.8 | 321.6 | 41 | 914.4 | 33 |
| 9 | 56.7 | 152.4 | 92 | 625.2 | 74 |
| 12 | 75.6 | 83.2 | 164 | 466.5 | 131 |
| 15 | 94.5 | 51.2 | 256 | 364.5 | 205 |
Ladda ner hela laddningstabellen - Användarmanual - TÜV-certifikat
Funktioner och fördelar:
-
TÜV-certifiering
-
4-punkts nickning
-
Cross Bracing
-
Tillgänglighet över hela världen
-
Mångsidig applikation
-
Lättviktssystem
-
Snabb och enkel montering
Specifikationer:
-
Legering: EN AW 6082 T6
-
Huvudrör: 48 x 3 mm
-
Hängslen:16 x 2 mm
-
Kopplingssystem: CCS6
-
Mått: 239 mm (B) x 239 mm (H) (mitt till mitt) & 287,3 mm (B) x 287,3 mm (H) (anslutning utanför)
- Prolyte H30V kan kännas igen av CCS6®-kopplingarna med Prolytelogo i ändarna av fackverket. Den har också två ringar runt stifthålen.
OBS: PRODUKTER I LAGER LEVERAS INOM 3 ARBETSDAGAR; VISSA PRODUKTER KAN TA LÄNGRE.
