Kwadratowy bloczek linowy Doughty

Bloczek Doughty z poczwórnym krążkiem

System bloczków Doughty ma konstrukcję modułową, co umożliwia łatwy montaż pojedynczych lub wielokrążkowych zespołów z ograniczonej gamy standardowych komponentów. Dzięki dodaniu różnych wsporników i mocowań, podstawowe bloczki spełniają różnorodne specjalistyczne potrzeby. Ten bloczek z poczwórnym krążkiem jest dostępny z krążkami o średnicy 100 mm, 150 mm i 180 mm. Krążki są dostępne do lin z włókien lub lin stalowych. Wszystkie standardowe bloczki Doughty mają bezpieczne obciążenie robocze wynoszące 150 kg.

Podstawowy bloczek z poczwórnym krążkiem gotowy do przyjęcia dowolnego z dostępnych mocowań. Aby zamówić bloczki, należy podać numery części:

1. Wymagany podstawowy bloczek

2. Wymagany system mocowania, np. T42800 + T42865 = pojedynczy bloczek 100 mm (do liny stalowej) wyposażony w blok markizowy.

Instrukcja obsługi

Specyfikacje:

Zalecane rozmiary dla lin i linek ręcznych to:

• Krążek o średnicy 100 mm – lina 12 mm – linka 4 mm
• Krążek o średnicy 150 mm – lina 18 mm – linka 6 mm
• Krążek o średnicy 180 mm – lina 18 mm – linka 6 mm
• SWL: 150 kg
• Szerokość: 116 mm

Wsporniki do standardowych bloczków Doughty:

• Wsporniki do belek wieloprofilowych: Do zastosowań ściennych lub sufitowych

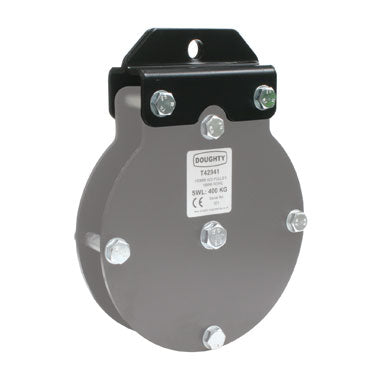

• Bloki markizowe: Do użytku z szeklą
• Wsporniki do belek: Do użytku z belkami
• Płytki boczne do montażu ściennego: Do montażu bloczka dowolnego rozmiaru na ścianie

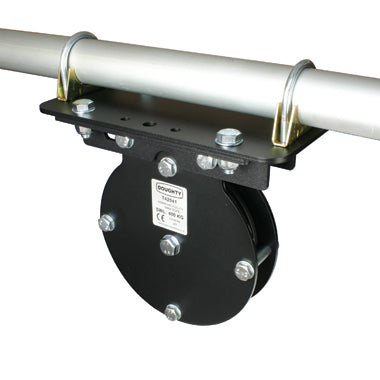

• Wsporniki Multifix: Do tworzenia bloczków montowanych na ścianie, suficie i prowadzących w pionie, a także do zespołów z rurami poprzecznymi.
