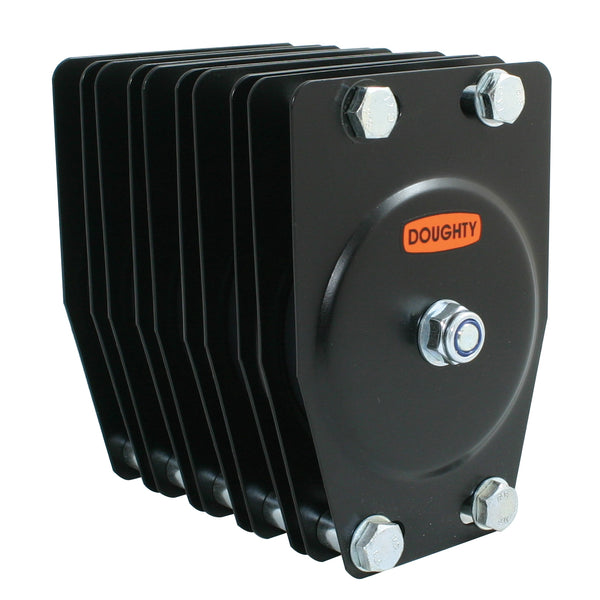

Doughty Quin Sheave Pulley

Doughty Quin Sheave Pulley

Doughty Pulley-systemet är av modulär konstruktion, vilket möjliggör enkel montering av enkla eller flera skivenheter från ett begränsat utbud av standardkomponenter. Med tillägg av olika fästen och fästen kommer de grundläggande remskivorna att uppfylla en mängd olika specialistbehov. Denna standard Remskivan har en nylonskiva som löper på en slät axel. 100 mm, 150 mm och 180 mm diameterskivor finns tillgängliga för Quin Sheave Pulley. Skivor finns för fiber eller stållinor.

Doughty Quin Sheave Remskivor har en säker arbetsbelastning på 150 kg. Designad för användning inom teater-, film- och TV-industrin. En grundläggande quin remskiva är redo att acceptera alla typer av fästen. För att beställa remskivor vänligen ange artikelnummer för:

1. Grundremskiva krävs

2. Fixeringssystem krävs, dvs. T42800 + T42865 = 100 mm enkel remskiva (för vajer) försedd med markisblock.

Användarmanual

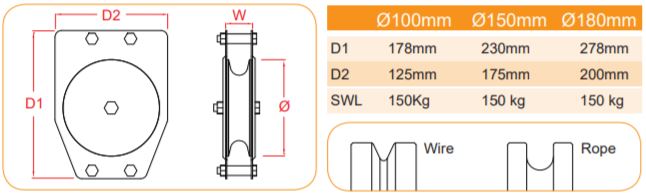

Specifikationer:

De rekommenderade storlekarna för handrep och vajer är:

• 100 mm Diameterskiva - 12 mm rep – 4 mm tråd
• 150 mm Diameterskiva - 18 mm rep – 6 mm tråd
• 180 mm Diameterskiva - 18 mm rep – 6 mm tråd
• SWL: 150 kg
• Bredd: 148 mm

Fästen för Doughty Standard-remskivor:

• Multibeam balkfästen: För vägg- eller takapplikationer
• Remskiva markiser: Används med en bygel
• Balkfästen: Att användas med girders
• Väggsidoplattor: För att montera valfri storlek remskiva på väggen
• Multifix fästen: För att göra väggmonterade, takmonterade och upprättstående styrskivor, samt korsrörsenheter.
