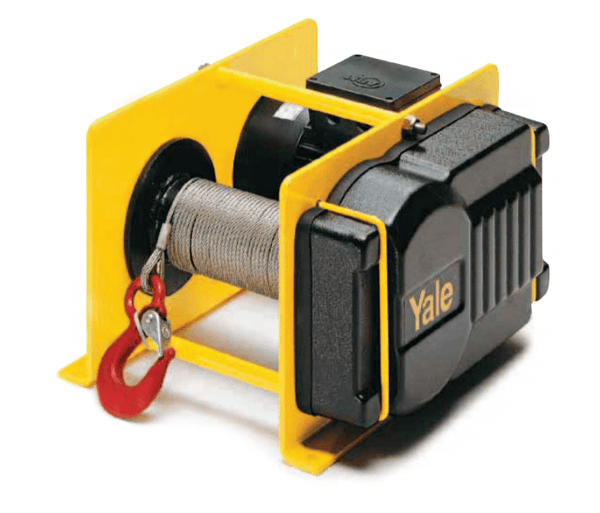

Yale Electric Winch RPE 250 - 1000 kg

Elektrisk vinsch

Vinschserierna RPE och RPA är explicit designade för prestanda, effektivitet och säkerhet och erbjuder många fördelar och alternativ. RPE:s och RPA:s extremt kompakta, praktiska kubdesign och universella repavledningar möjliggör individuella applikationer i nästan vilken position som helst och gör dem till kraftfulla hjälpmedel för att lyfta och dra laster.

Vinscharna är konstruerade enligt DIN 15020, klassificering 1 Bm, säkerhetsföreskrifter BGV D8 (vinsch-, lyft- och dragutrustning) och naturligtvis EG:s maskindirektiv.

Varje vinsch är fabrikstestad med överbelastning. Enheterna levereras med ett testcertifikat som visar enhetens serienummer. och en bruksanvisning som innehåller en tillverkardeklaration.

Tekniska data - Instruktioner

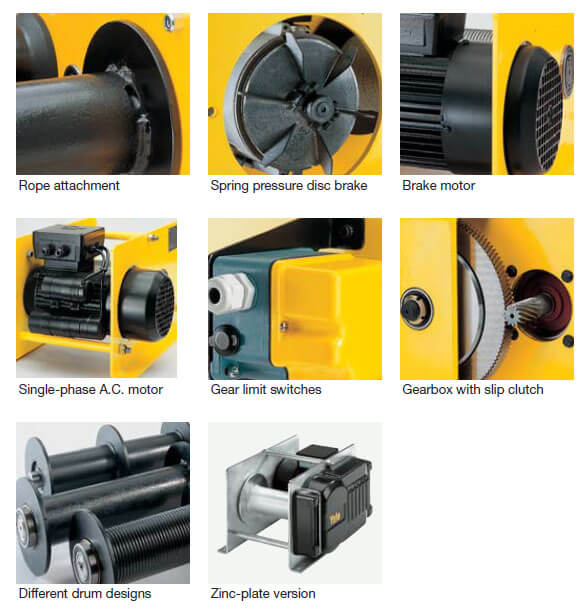

FUNKTIONER

• Kompakta dimensioner tack vare intern bromsmotor.
• Spänning 400 V/230 V, 3-fas, 50 Hz, skyddad till IP 54, isoleringsklass F.
• Justerbar slirkoppling för att skydda vinschen från överbelastning standard för modell RPE 10-6.
• Kuggväxellåda med spiralformad första växel säkerställer mjuk rörelse. Smörjs med fett och kan därför användas i alla lägen.
• Fjädertryckskivbroms inbyggd i motorn håller lasten säkert även vid strömavbrott.
• Vanlig reptrumma standard.
• Repet fästs i trumman i ett urtag så att repet kan lindas upp på trumman i flera lager utan skador.
• Direktstyrning eller 42 V lågspänningsstyrning (inkl. tryckknapp med nödstopp och 2 m styrkabel).

SPECIFIKATIONER

• Kapacitet: 250 - 1000 kg
• Repets diameter: 4 - 8 mm
• Vikt utan rep: 31,8 - 76,9 kg
• Lyfthastighet: 5,1 m/min - 10,2 m/min (första lagret)
• Lyfthastighet: 6.5m/min - 13,2 m/min (översta lagret)
• Motor: 0,55 - 1,1 kW

ALTERNATIV

• Olika trumdesigner t.ex. förlängd för att rymma längre rep, bearbetade spår för exakt upprullning, med separationsbana och andra reputlopp för att arbeta med två rep.
• Växlade gränslägesbrytare för att begränsa reprörelsen i båda riktningarna (i kombination med 42 V lågspänningsstyrning).
• Enfas A .C. motor 230 V, 50 Hz, 42 V lågspänningsstyrning.
• Slack rope switch för att automatiskt stoppa vinschen när linspänningen lättar t.ex. när lasten landar (endast i kombination med lågspänningsstyrning).
• Frekvensomvandlare för steglös varvtalsreglering.
• Justerbar slirkoppling för att skydda vinschen från överbelastning för modellerna RPE 2-13, RPE 5-6 och RPE 5-12.
• Specialdesign enligt BGV C1 för scenapplikationer finns tillgänglig.
• Radio fjärrkontroll
• Andra driftspänningar
• Rostfri broms

DETALJER

• Yale-hissar och vagnar är inte konstruerade för passagerarhöjdsapplikationer och får inte användas för detta ändamål.
• När du väljer längd på repet, tänk på att minst 2,5 lindningar måste finnas kvar på trumman (ca 1 m rep).
• Specialdesign för vindenergi samt kundanpassade konstruktioner på begäran. Finns även som förzinkad version på begäran.
